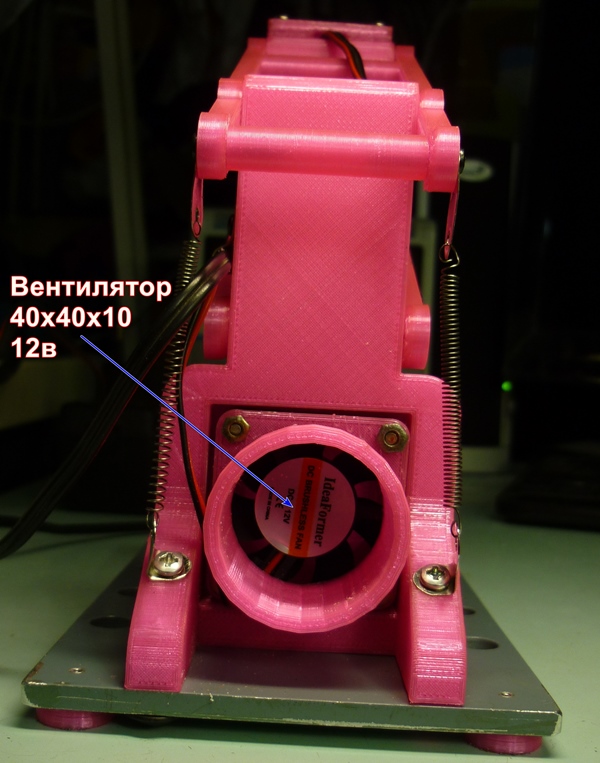

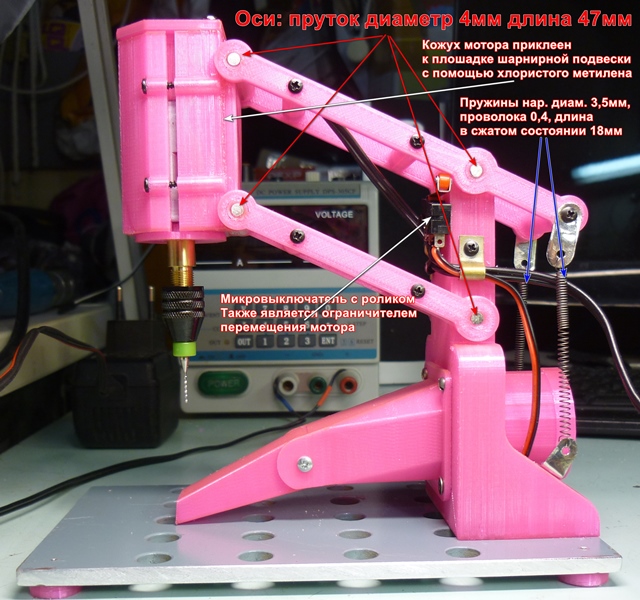

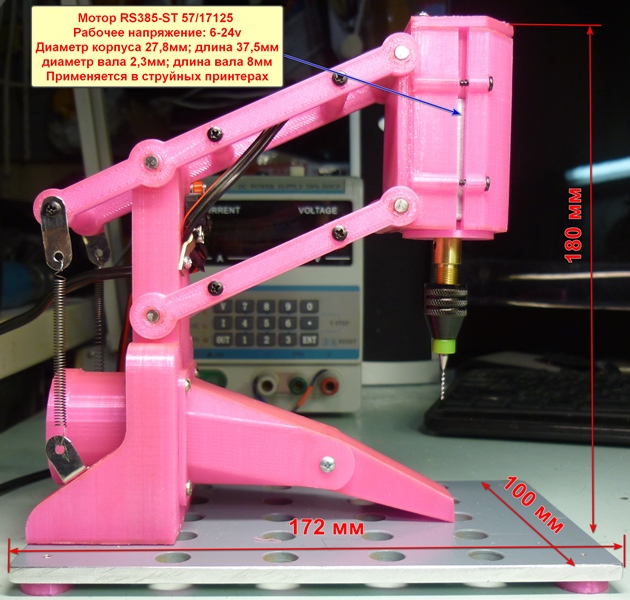

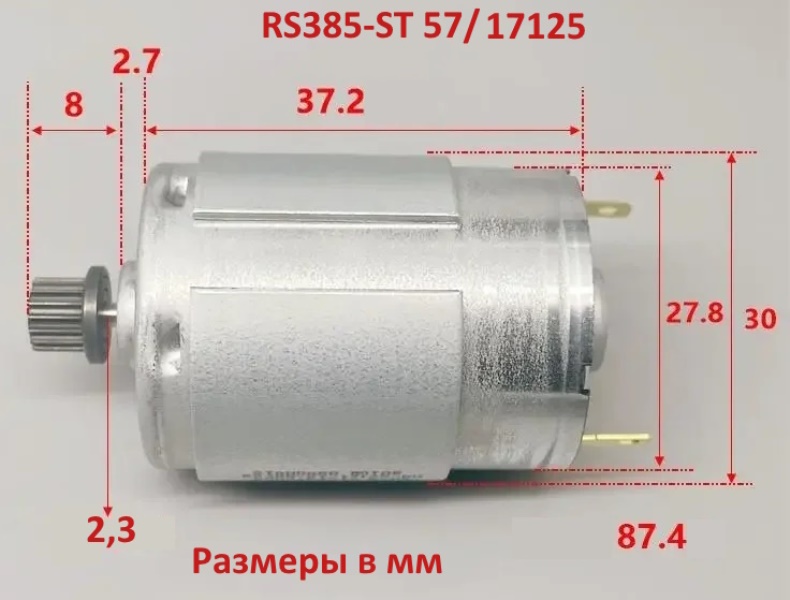

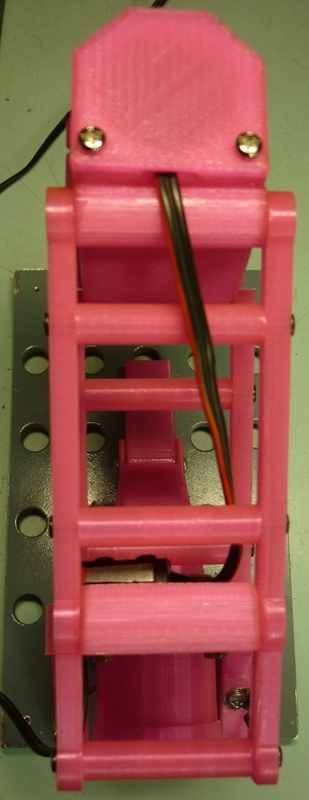

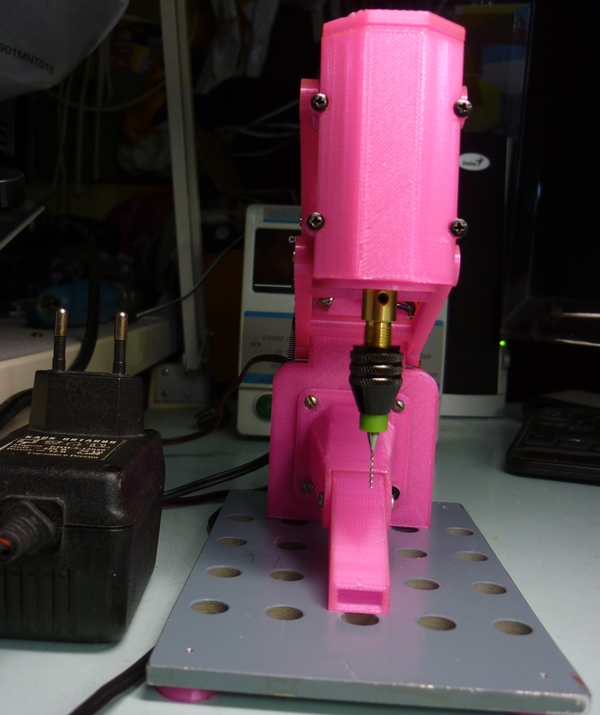

Станок для сверления печатных плат был изготовлен из деталей напечатанных на 3D принтере Geeetech A10 из пластика PLA. Конструкция была найдена на просторах интернета и немного доработана. Большая часть 3D моделей была использована без изменений, но некоторые пришлось изменять и добавлять новые. Одно из отличий от оригинала это применение металлического основания из алюминиевого сплава. У оригинала распечатанный из пластика ящик. У меня есть сверлильный станок Российского производства «Корвет 40», который всем хорош для домашнего применения, но для сверления печатных плат слишком громоздкий. Это заставило меня искать другие варианты. Вся конструкция станка для печатных плат понятна из фотографий. В целом я доволен этим станком, но есть один недостаток. Хотя в конструкции предусмотрен отсос стружки и пыли он почти не работает с дешевым вентилятором размером 40х40х10. Вероятно автор конструкции использовал более мощный, высокооборотный вентилятор. Выходной патрубок отсоса позволяет присоединить к станку для отсоса внешний пылесос или другое устройство, например центробежный вентилятор. Мотор применен RS385-ST 57/17125 от старого струйного принтера Canon, который был у меня в наличии. Эти моторы также применяются во многих других струйных принтерах. Напряжение питания мотора от 6 до 24 в. Выходной вал у мотора диаметром 2,3 мм. Под этот мотор на Aliexpress был приобретен миниатюрный трехкулачковый патрон, который способен держать твердосплавные сверла с хвостовиком 3,15 мм. Посадочный диаметр патрона 2,35 мм. Для питания станка я применил блок питания Российского производства БПН-5-12040. Блок питания не стабилизированный и напряжение на выходе без нагрузки около 20 вольт.
3D модели можно скачать по этой ссылке.
