Рамочная магнитная КВ антенна.
В настоящее время установить наружную антенну в городских условиях очень не простая задача и приходится применять малогабаритные комнатные и балконные антенны. Сегодня хочу поделится конструкцией и опытом эксплуатации одной из таких антенн.

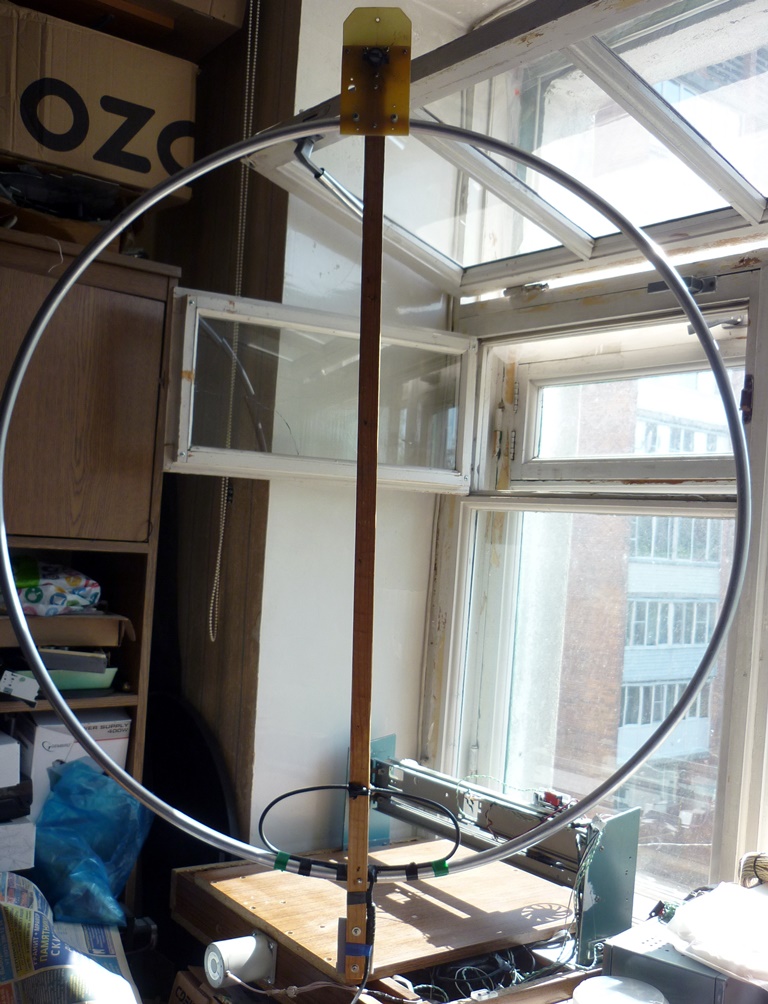

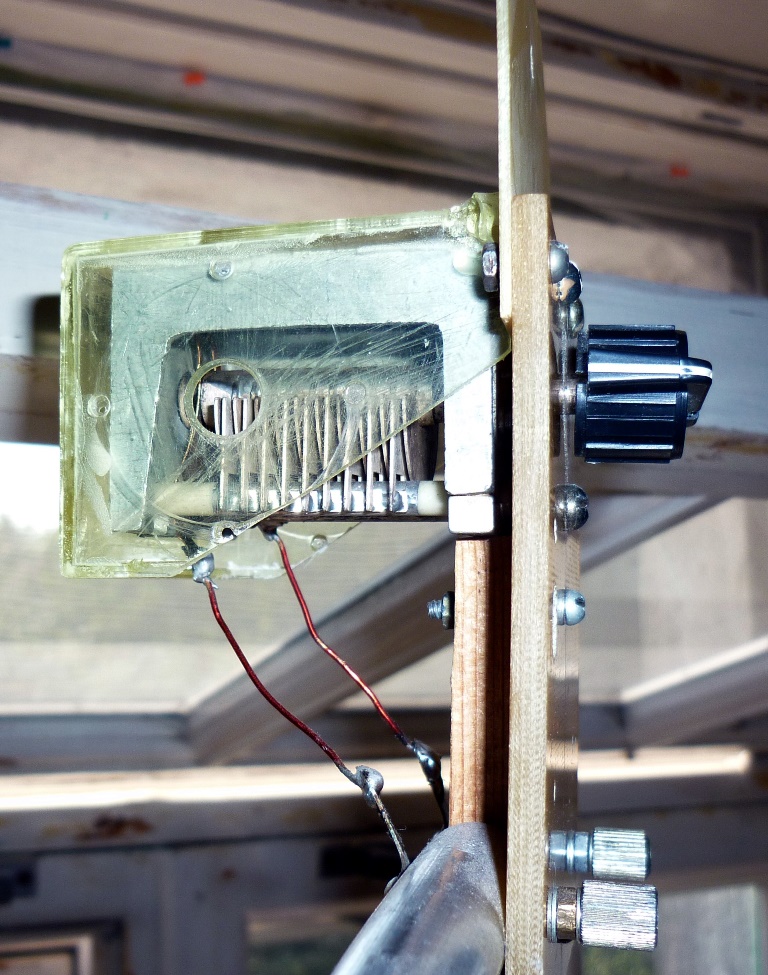

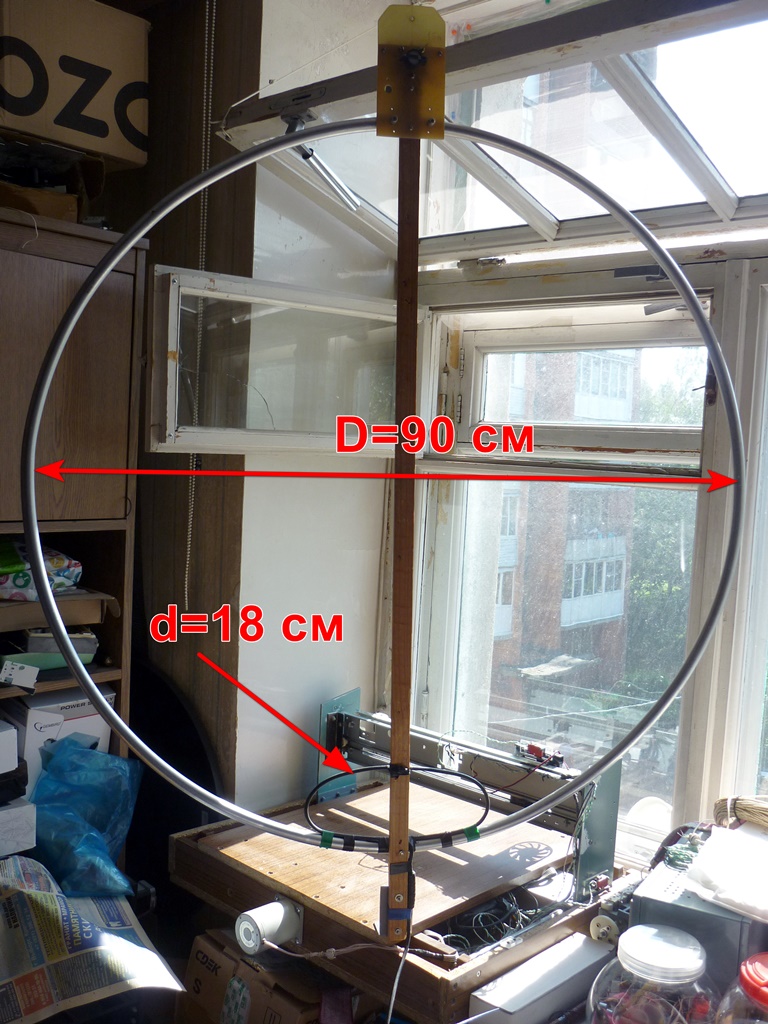

Антенна изготовлена из спортивного обруча диаметром 90 см, который прикреплен к текстолитовой пластине и сосновой рейке 24х11 мм. Обруч разрезается в одном месте и в разрыв подключается конденсатор переменной емкости. Для обеспечения работы антенны с мощностью передатчика 70 ватт и более зазор между пластинами должен быть не менее 1мм, чтобы не было пробоя. Можно также применить многосекционный конденсатор, в котором в разрыв обруча подключаются неподвижные пластины, а подвижные никуда не подключаются. Таким образом, секции конденсатора включаются последовательно и повышается устойчивость к пробою высокочастотным напряжением. При этом соответственно емкость конденсатора уменьшается в два раза, если конденсатор двухсекционный. В данной антенне применен конденсатор емкостью 8-50 пф, который обеспечивает настройку антенны в диапазоне волн длинной от 10 до 20м. Для сдвига диапазона работы антенны в низкочастотную сторону предусмотрены зажимы для подключения постоянных конденсаторов параллельно конденсатору переменной емкости. При этом нужно применять высоковольтные конденсаторы. Даже при мощности порядка 60 вт у меня сгорали 3-х киловольтные конденсаторы.

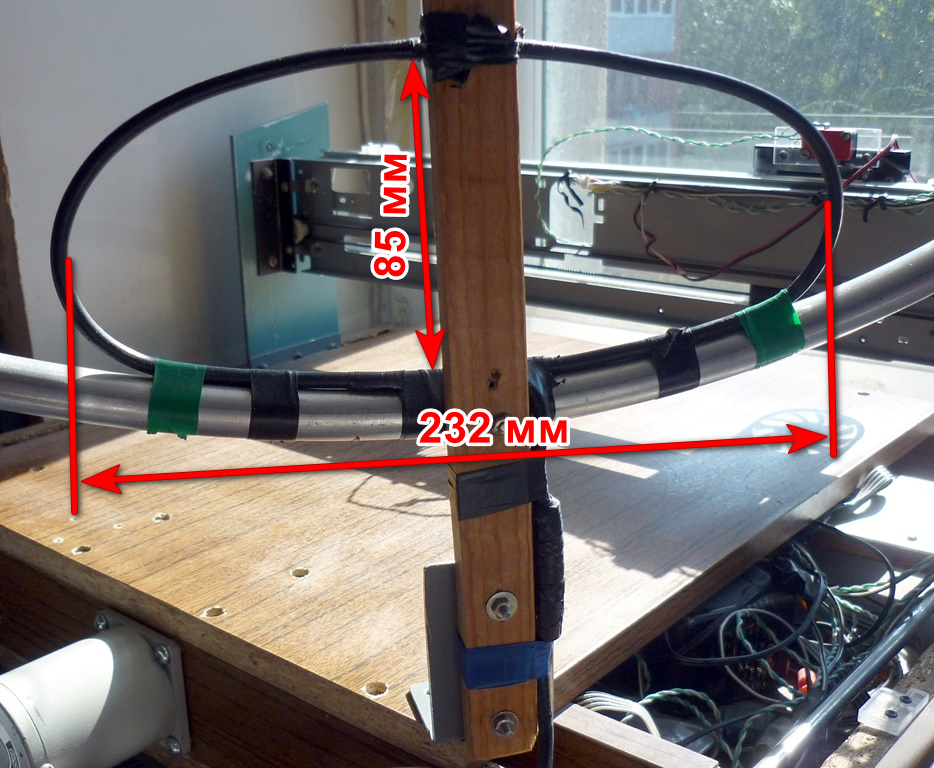

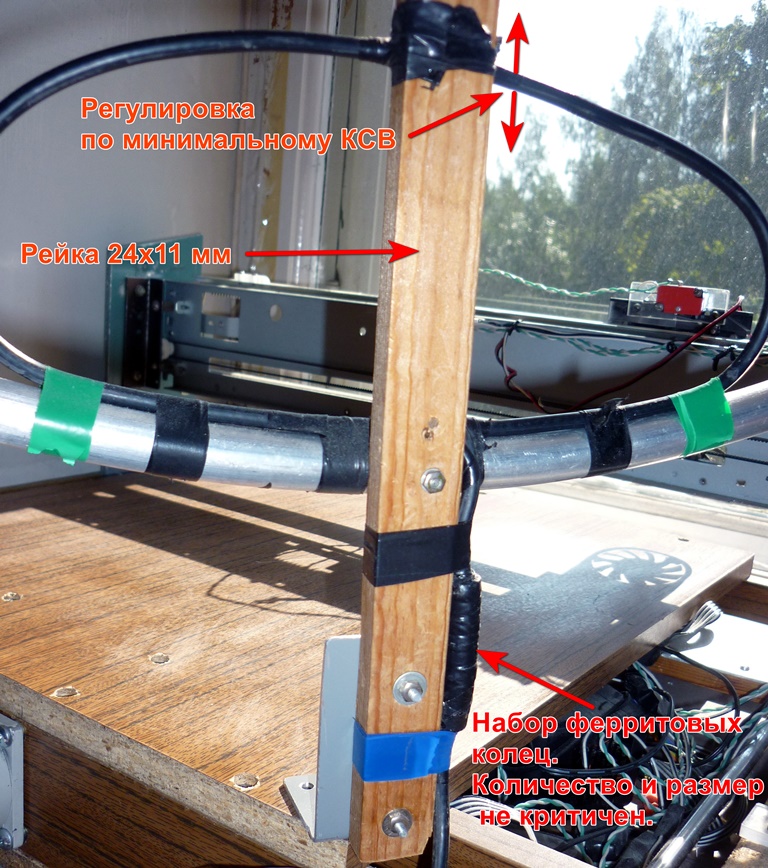

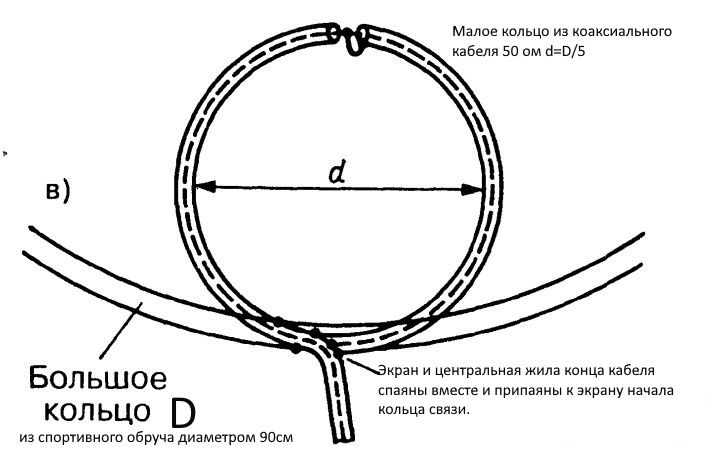

Связь с вибратором (обручем) индуктивная с помощью кольца из коаксиального кабеля 50 ом диаметр которого, в пять раз меньше диаметра обруча. Кольцо связи является продолжением коаксиального кабеля, которым антенна подключается к трансиверу. У основания кольца связи расположен набор ферритовых колец, количество и тип которых не критичны. В данной антенне применено 8 ферритовых колец. Кольца должны быть с внутренним диаметром, который позволяет надеть их на коаксиальный кабель с как можно меньшим зазором. Одна половина кольца связи закреплена на обруче, другая на рейке и может передвигаться для настройки по минимуму КСВ. В верхней части кольца связи обращенной к центру большого кольца сделан разрез примерно на 1 см до центральной жилы коаксиального кабеля и с одной стороны экран соединен с центральной жилой (показано на рисунке).
В процессе эксплуатации данной антенны выяснилось следующее:
- Антенна очень узкополосная и требует подстройки даже при работе в разных участках одного конкретного радиолюбительского диапазона.
- КСВ антенны сильно зависит от расположения антенны в комнате, где много окружающих предметов и даже при ее вращении он меняется.
- Наиболее эффективно данная антенна работает в диапазоне 15 м и можно добиться при тщательной настройке КСВ 1,0.
- Антенна работает на передачу эффективнее, чем на прием. Часто замечал, что при работе в FT8 мне дают, например +2, а я принимаю -17.
- Данная антенна наиболее пригодна для работы цифровыми видами связи. SSB тоже можно работать, но предпочтительно на общий вызов на одной частоте, чтобы не перестраивать.
Конструкция антенны представлена на фото с пояснениями и вопросов в принципе не должно возникать. Но если у кого-то есть вопросы, предложения, комментарии я с удовольствием отвечу.
Всем 73!!!
