Еще один станок из пластика PLA.

В предыдущей статье я уже описывал конструкцию сверлильного станка для сверления печатных плат. В этой статье предлагается Вашему вниманию еще одна конструкция сверлильного станка. Получилось так, что я изначально хотел сделать именно этот станок, но комплектующие слишком долго шли из интернет магазина  Aliexpress. В это время мне на глаза попалась конструкция компактного станка для сверления печатных плат с отсосом отходов сверления и я решил его сделать.

Детали описываемого станка распечатаны на 3D принтере из пластика PLA. Направляющие для суппорта из хромированного прутка диаметром 10мм. Направляющие длинной 300мм обрезаны в размер зубчатой рейки и в торцах просверлены отверстия и нарезана резьба М4. Отверстия в торцах сверлил дрелью следующим образом:

  1. закрепил сначала зажимы направляющих на алюминиевой пластине стола станка;
  2. в центре зажимов направляющих просверлил отверстия Ø3,2;
  3. зажимал в зажимы направляющие и через отверстия в центре зажимов  в торце направляющих сверлил отверстия сверлом 3,2 под резьбу М4;

Электродвигатель применен RS775, собственно под него и предусмотрено крепление в суппорте. Регулятор оборотов электродвигателя приобретен на Aliexpress, обрезан и переделан для размещения в специальном отсеке в суппорте станка, так как готового и подходящего по размерам найти не удалось. Регулятор оборотов нужно выбирать поддерживающий напряжение 24 вольта. В принципе этот электродвигатель работает и при 12 в питания, но для обеспечения большего крутящего момента лучше питать от 24-х вольт. Подшипники для направляющих суппорта я применил пластиковые из соображения экономии потому, что они значительно дешевле, стальных шариковых, но желательно применять последние. Пластиковые подшипники пришлось подгонять расточкой внутренних отверстий с помощью наждачной шкурки, иначе они подклинивали. До конца я так и не подогнал их и поэтому пружины не обеспечивают полноценный отскок суппорта при работе.

Суппорт распечатывался довольно долго, больше двух суток, причем по причине отключения электроэнергии и другой причине пришлось дважды допечатывать часть суппорта и затем склеивать из трех частей с помощью хлористого метилена. Возможно, по этой причине или по другой, вертикальность шпинделя относительно стола была нарушена и потребовалось ее корректировать. Коррекция вертикальности шпинделя была произведена с помощью внедрения двух пластин в зажим электродвигателя, сверху и снизу.

Для спиц штурвала были применены трубчатые секции от какой-то телескопической антенны подходящие по диаметру. У меня даже не антенна была, а валялись трубки от нее, их я и использовал. Спицы прикреплены с помощью минутного клея «Контакт».

3D модели деталей станка можно скачать здесь.

В конечном итоге все сложности в изготовлении станка в домашних условиях были преодолены и станок нормально работает.

Конструкция станка и переделка регулятора оборотов показаны на фото.

Настольный сверлильный станок вид слева

Настольный сверлильный станок вид справа

Настольный сверлильный станок фронт

Настольный сверлильный станок вид сзади

Настольный сверлильный станок вид снизу

Выравнивание шпинделя низ

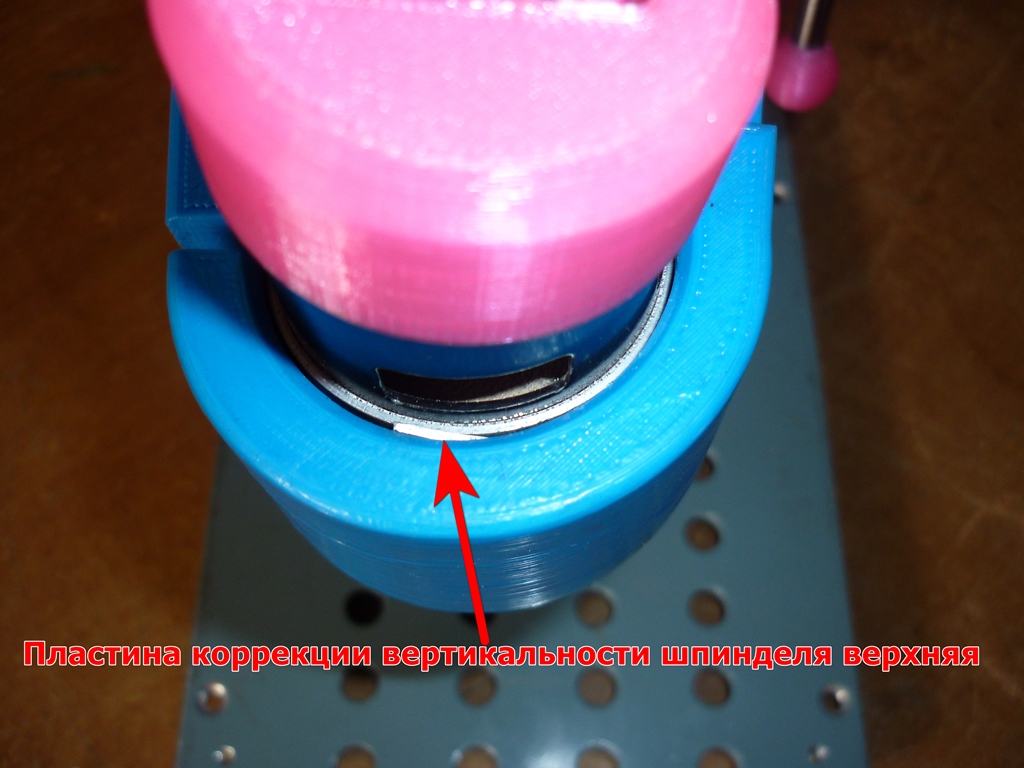

Выравнивание шпинделя верх

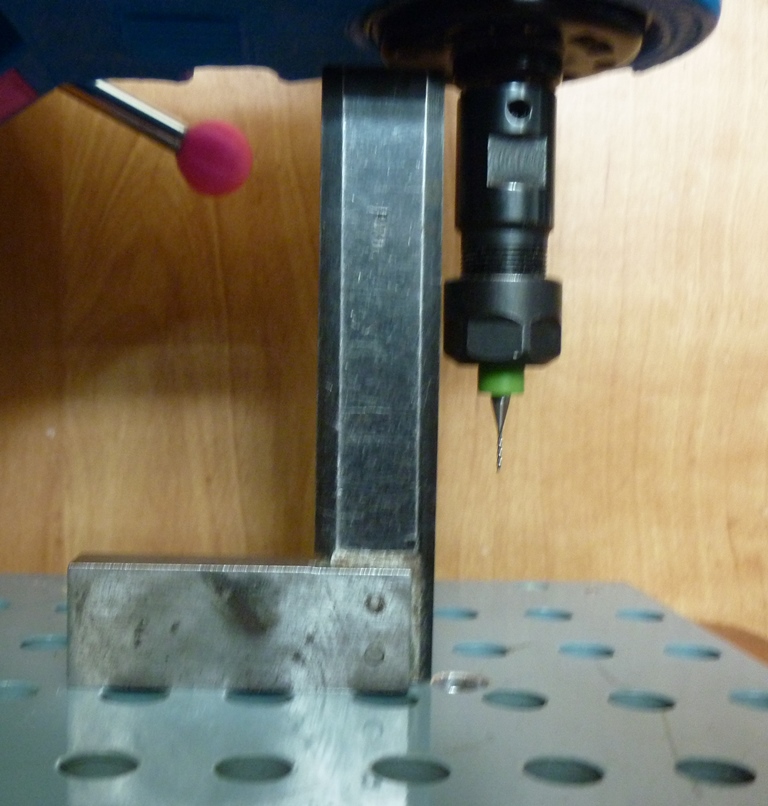

Контроль вертикальности шпинделя

Регулятор оборотов оригинал

Регулятор оборотов в станке

Регулятор оборотов переделка верх

Регулятор оборотов переделка низ

Станок настольный сверлильный
